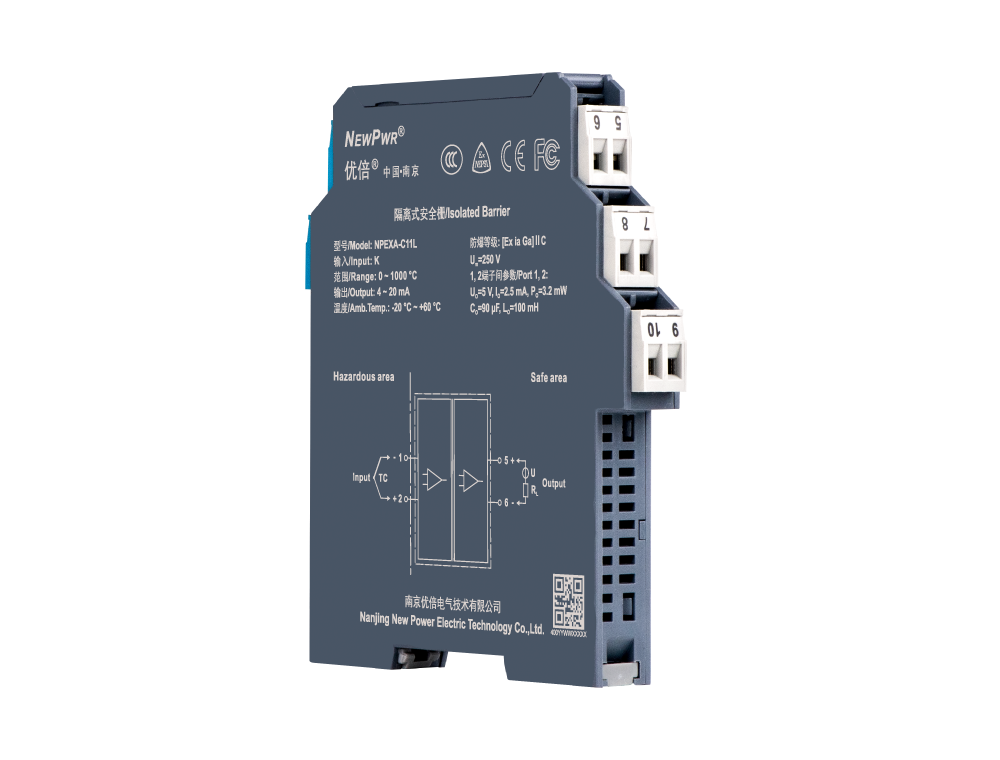

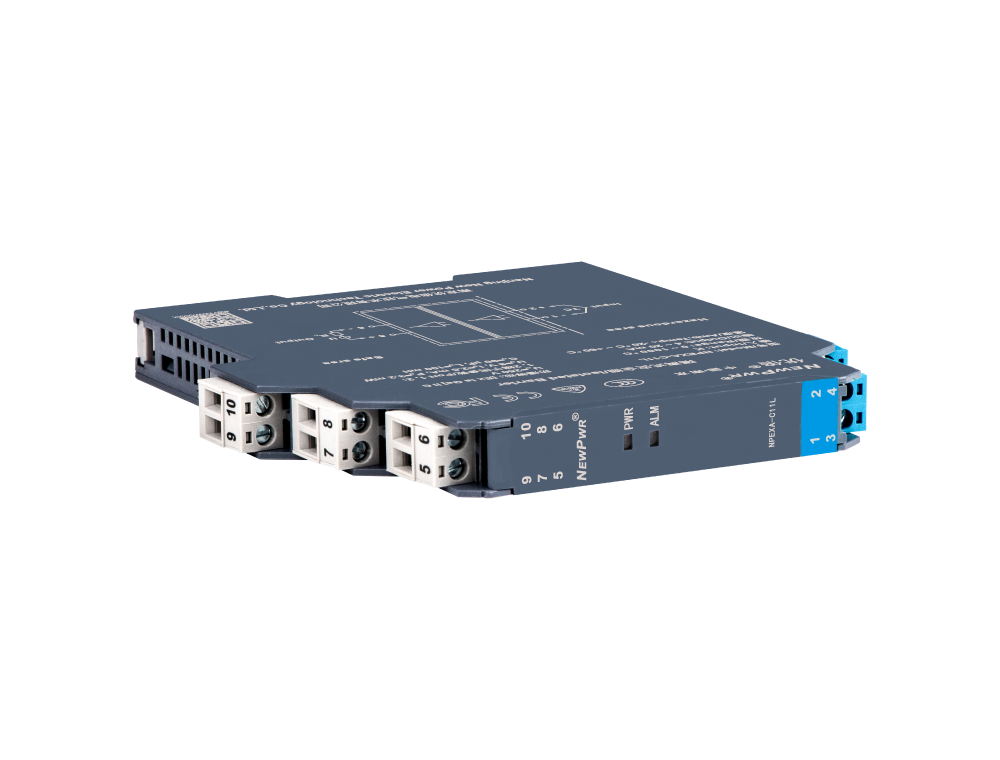

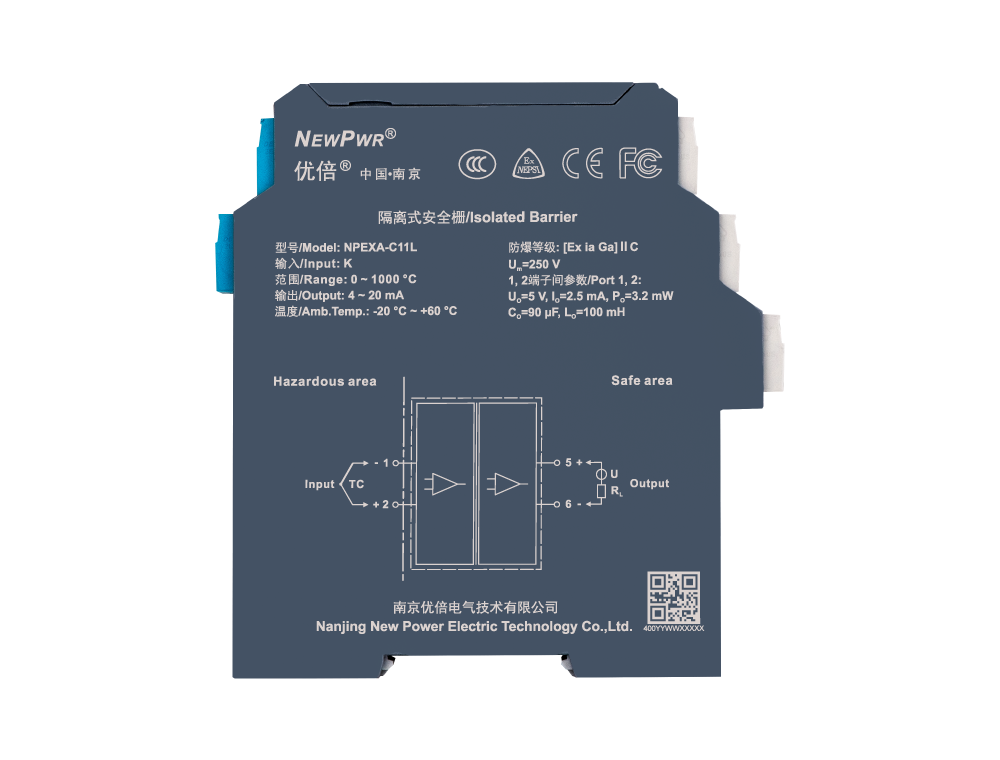

NPEXA-C11L

熱電偶輸入安全柵，將危險區的熱電偶信號，經隔離轉換為4~20mA信號輸出到安全區。該產品無需獨立供電，輸入、輸出之間隔離，具有在線故障自診斷功能，可以通過PC端或手持編程器對電偶類型、溫度量程等進行組態設置。

輸入

輸出（具體型號見型譜）

通道

供電

分享
NPEXA-C11L

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸




電源
供電電源 12 ~ 30 V DC 回路供電
輸入
輸入信號 K、E、S、B、J、T、R、N等熱電偶
輸出
輸出信號 4 ~ 20 mA
允許負載 RL ＜ [(U-12)/0.02] Ω；U為回路供電電壓
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
K -200 ℃ ~ +1372 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
E -100 ℃ ~ +1000 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
J -100 ℃ ~ +1200 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
N -200 ℃ ~ +1300 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
S -50 ℃ ~ +1768 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
R -50 ℃ ~ +1768 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
T -20 ℃ ~ +400 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
B +400 ℃ ~ +1820 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
溫度漂移 30 ppm/℃
基本參數
補償精度 1 ℃ (補償范圍：-20 ℃ ~ +60 ℃)
響應時間 ≤ 500 ms
EMC特性
電磁兼容 IEC 61326-3-1
介電強度 ≥ 3000 V AC (本安側與非本安側)
絕緣電阻 ≥ 100 MΩ (輸入/輸出)
工作環境
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
應用場所 安裝于安全區，可連接0區、1區、2區；∥A、∥B、∥C、ⅢC；T4 ~ T6危險區的本安設備
狀態描述
輸出狀態 在用戶不特別指明的情況下，無論輸入信號出現何種故障狀態，在滿量程范圍內輸出均跟隨輸入信號變化 (斷線除外，斷線輸出3.5 mA)，但最大不超出22 mA，最小不低于3.5 mA)
機械特性
連接方式 螺釘連接
規格尺寸 寬12.8 mm×高110 mm×深117 mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 NEPSI, CE, FCC, CCC
防爆等級 [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC
最高電壓（Um） 250 V
Uo 5.0 V (1、2端子間)
Io 2.5 mA (1、2端子間)
Po 3.2 mW (1、2端子間)
Co (∥C) 90 μF (1、2端子間)
Lo (∥C) 100 mH (1、2端子間)
NPEXA-C11

一入一出

熱電偶輸入安全柵
